Архитектура системы нивелирования асфальтоукладчика
Опубликовано: 14.08.2026
Автоматическое нивелирование асфальтоукладчика работает как цепочка измерения и управления. Датчик определяет положение относительно выбранной опорной поверхности или заданного уклона, контроллер обрабатывает сигнал, а исполнительная часть корректирует положение рабочего органа. Если один элемент цепочки передаёт неверные данные, качество укладки меняется даже при исправной механике.
Состав типовых компонентов можно посмотреть в разделе систем нивелирования, а диагностировать конкретную машину нужно по её схеме подключения и установленной версии оборудования.

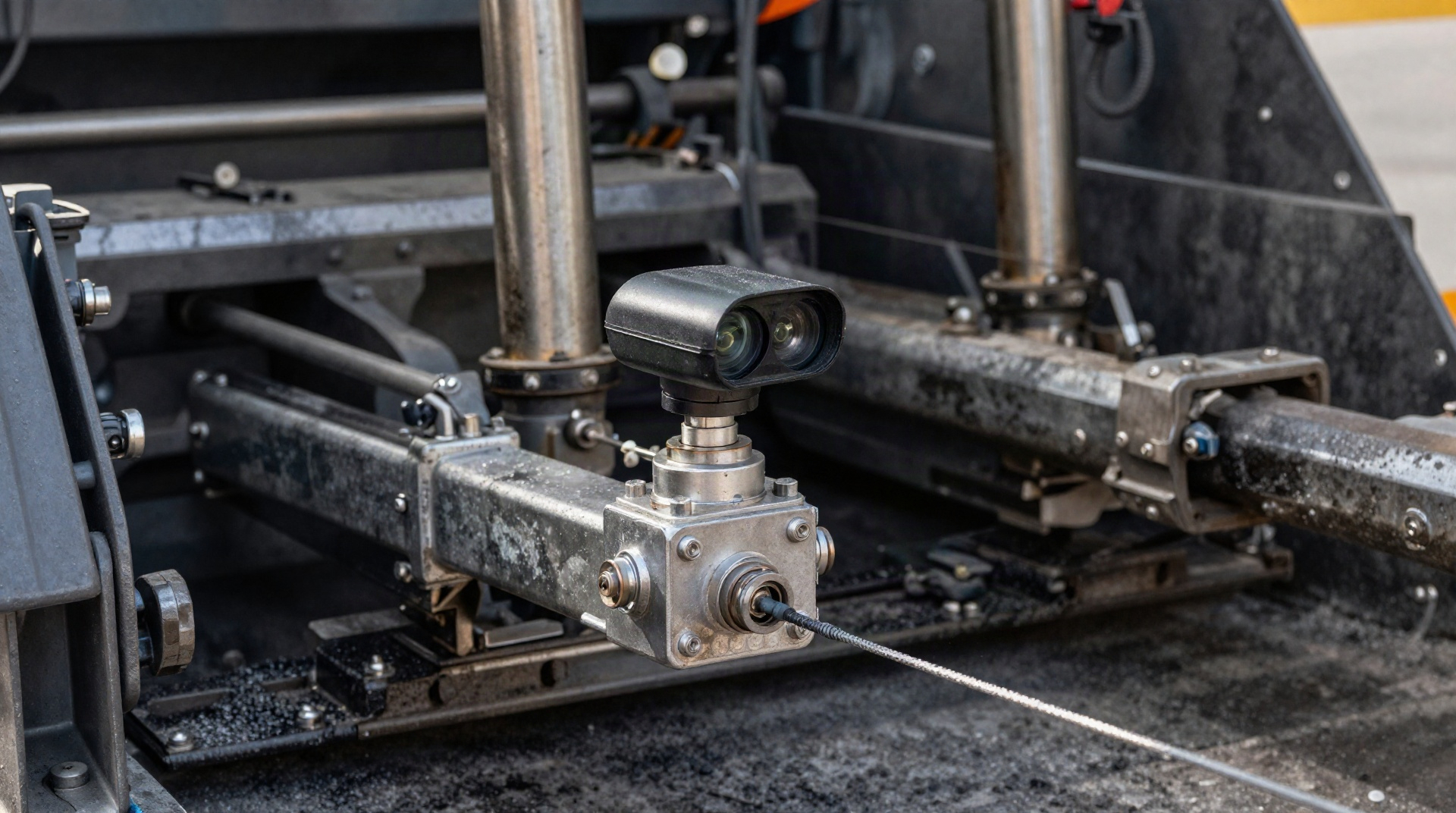

Датчики: откуда система получает информацию

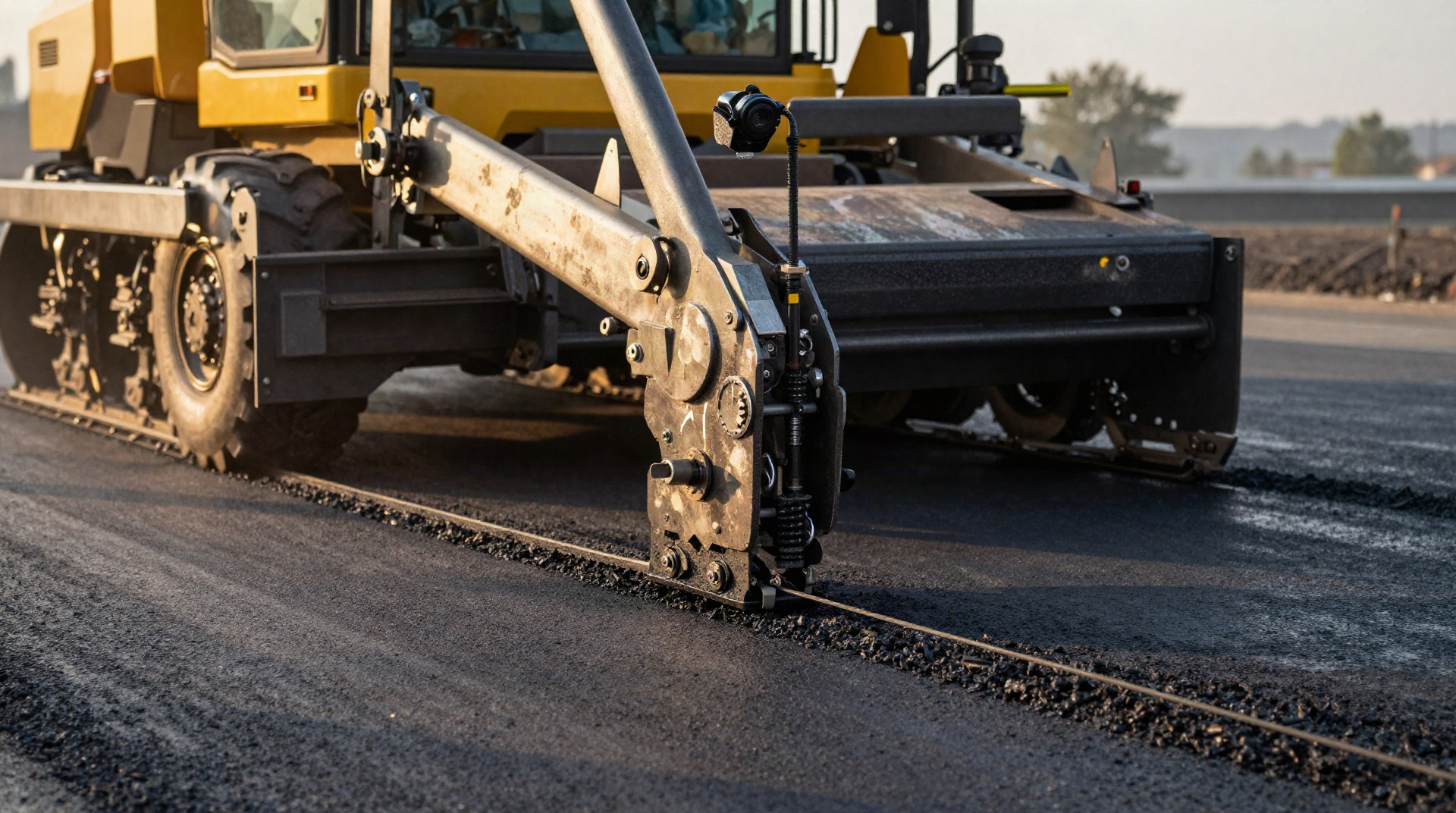

В зависимости от комплектации система может работать с датчиками высоты, уклона и другими средствами задания опорной поверхности. Их задача — не «управлять гидравликой напрямую», а выдавать контроллеру измерительный сигнал. Поэтому неверное показание датчика может быть связано как с самим сенсором, так и с его установкой, кабелем или выбранным режимом.

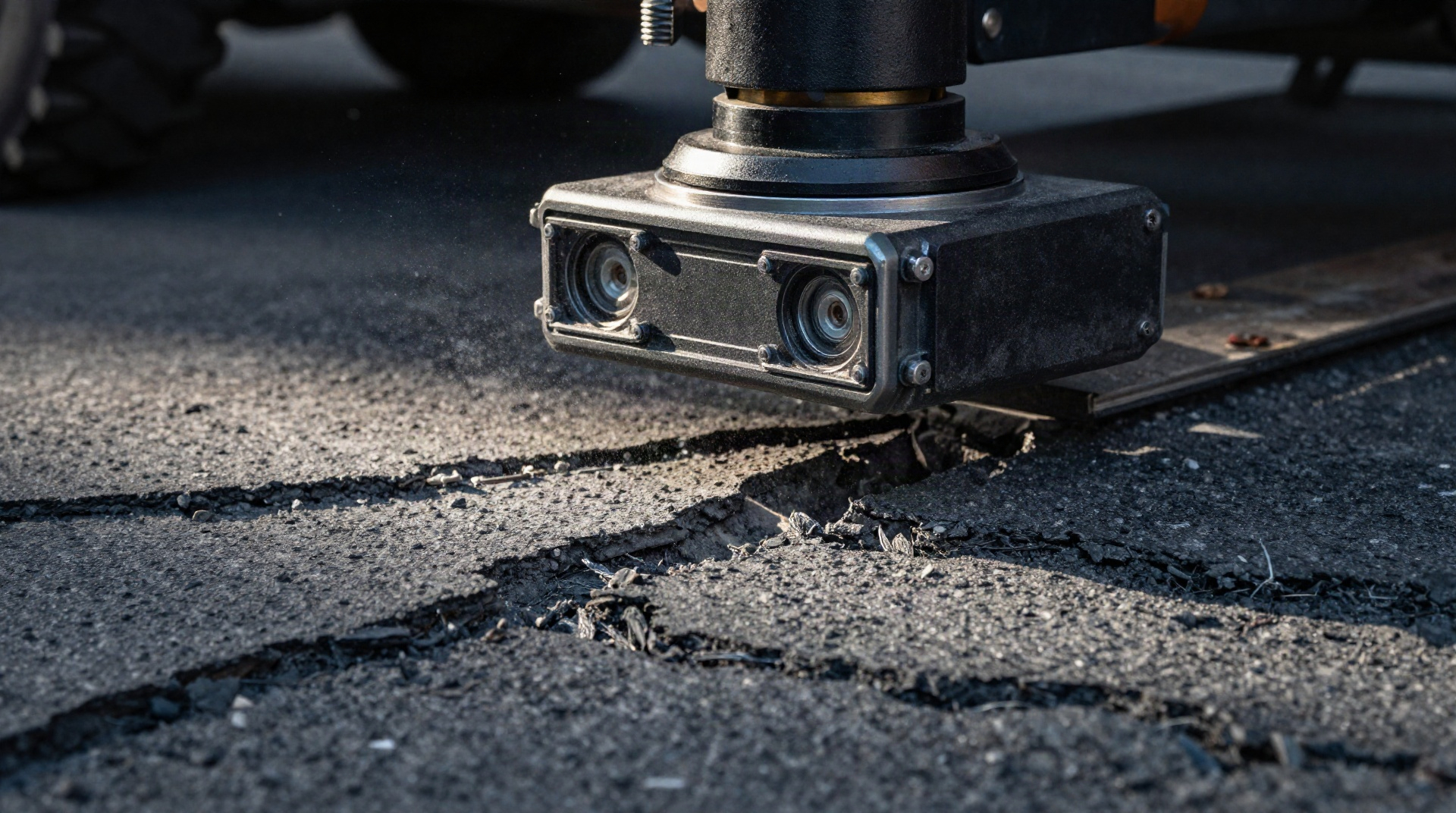

Перед заменой датчика полезно проверить крепление и исходную геометрию. Смещённый кронштейн или повреждённая механическая тяга способны создать стабильную ошибку, которую электроника будет честно пытаться компенсировать.
Контроллер: где принимается решение
Контроллер сравнивает измеренное состояние с заданием и формирует команду коррекции. Конкретные алгоритмы, частоты обработки и параметры регулирования зависят от системы и её настроек; универсальная таблица для всех поколений MOBA здесь неуместна.
Если на дисплее есть диагностические сообщения или индикация выбранного датчика, их фиксируют до отключения питания. Эта информация часто полезнее случайной замены компонентов.
Исполнительная часть
Команда контроллера должна дойти до электрогидравлического элемента, который меняет положение рабочего узла. Поэтому при отсутствии реакции нельзя автоматически обвинять датчик. Проблема может быть в проводке, выходе контроллера, клапане, гидравлической части или механическом заедании.
Проводка и разъёмы
На дорожной машине кабели постоянно испытывают вибрацию, влагу и загрязнение. Осматривают разъёмы, фиксаторы, места перегиба и участки рядом с подвижными деталями. Плавающий контакт может проявляться только в определённом положении кабеля, поэтому важно сопоставлять ошибку с условиями её возникновения.
Проверка цепей выполняется по электрической схеме. Подавать напряжение на неизвестный контакт или перемыкать линии «для проверки» рискованно: современные контроллеры и датчики могут иметь сигнальные и коммуникационные цепи, которые не рассчитаны на такие действия.
Как движется сигнал при нормальной работе
- Оператор выбирает режим и задаёт требуемое положение или уклон.
- Датчик измеряет текущую величину относительно своей опоры.
- Контроллер сравнивает измерение с заданием.
- При необходимости формируется команда исполнительному элементу.
- Рабочий орган меняет положение, датчик фиксирует новое состояние, и цикл повторяется.
Эта схема полезна для поиска неисправности: проверять нужно последовательно от входного измерения к выходному действию.
Диагностика без лишней замены деталей
Начните с вопроса, что именно неверно: показание датчика, команда на экране или физическая реакция рабочего органа. Если значение датчика очевидно не меняется при контролируемом перемещении, проверяют датчик и его цепь. Если значение меняется, но коррекции нет, двигаются дальше по цепочке управления.
При наличии заведомо исправного совместимого компонента его можно использовать для сравнительной проверки только по процедуре производителя. Случайное переставление блоков между разными версиями системы не гарантирует корректности.
Калибровка после ремонта
После замены датчика, изменения крепления или ремонта проводки нужно убедиться, что система имеет правильную исходную точку и выбран верный режим. Процедура калибровки зависит от конкретного комплекта, поэтому её выполняют по руководству системы, а не по универсальной последовательности кнопок.
Что фиксировать для сервиса
Полезны модель и версия контроллера, маркировка датчика, фотографии разъёмов, текст диагностического сообщения и описание условий, при которых появляется ошибка. Если проблема только на одной стороне укладчика, это тоже нужно указать.

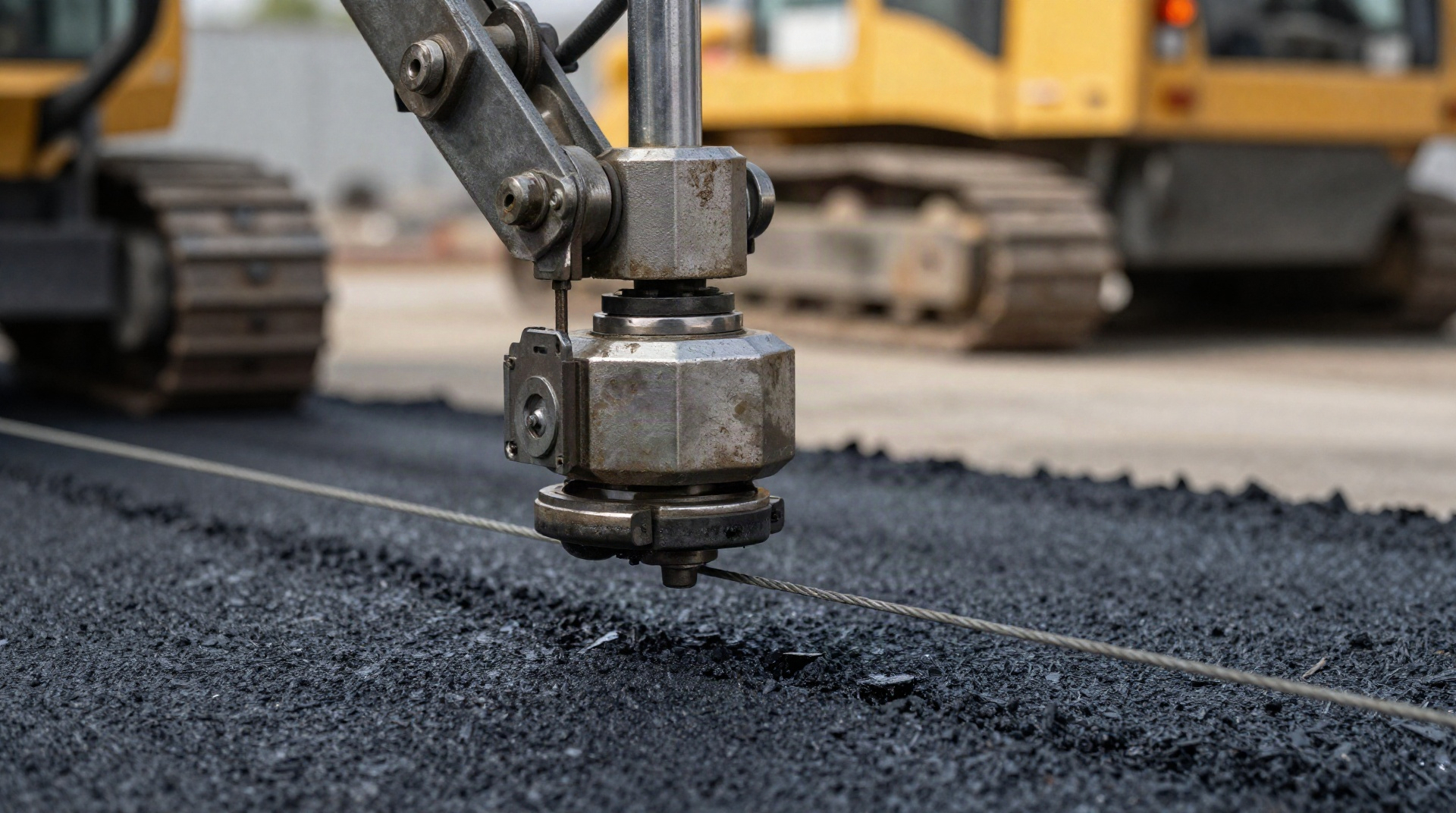

Датчик высоты и датчик уклона решают разные задачи
Один канал может работать относительно внешней опоры, другой — поддерживать поперечный уклон. Поэтому при диагностике важно знать, какой датчик выбран активным в конкретном режиме. Ошибка выбора источника иногда воспринимается как отказ самого сенсора.
Индикация контроллера — часть диагностики
До отключения компонентов полезно записать состояние экрана: выбранный канал, предупреждение, направление отклонения и режим автоматики. После разъединения цепи эта информация может исчезнуть, хотя именно она показывала, где система видела проблему.
Исполнительный клапан проверяется после команды
Если контроллер формирует ожидаемую команду, следующим шагом становится проверка электрического выхода и исполнительного узла по схеме. Не нужно возвращаться к замене датчиков, пока не проверен участок после контроллера.
Механика рабочего органа замыкает цепочку
Даже исправная электроника не сдвинет механизм, который заклинил или имеет гидравлическую неисправность. Поэтому архитектура заканчивается не на разъёме клапана, а на реальном перемещении рабочего органа и обратном измерении датчиком.
После ремонта проверьте всю петлю
Замена одного кабеля или сенсора считается завершённой только после функциональной проверки системы: измерение меняется правильно, контроллер формирует коррекцию, исполнительный механизм реагирует и новое положение снова считывается. Это подтверждает работу цепочки целиком.
Разъёмы между модулями — отдельные точки отказа
Модульная система может быть исправна по компонентам и терять связь из-за одного разъёма. При осмотре важны фиксация, состояние контактов и отсутствие натяжения кабеля. Следы влаги или коррозии требуют устранения причины, а не только временной очистки.
Замена контроллера не должна быть первым шагом
Блок управления дорог и часто оказывается подозреваемым из-за того, что именно на его экране видна ошибка. Но сообщение может быть следствием отсутствующего входного сигнала или неисправного исполнительного элемента. Сначала нужно пройти цепочку и подтвердить участок отказа.
Разные поколения системы
При замене компонента проверяют совместимость с установленной версией системы. Похожий корпус или одинаковое семейство оборудования не гарантируют, что разъёмы, программная версия и параметры связи совпадают.
Схема кабелей должна быть доступна сервису
После нестандартной переделки или замены жгута полезно обновить сервисную запись. Через несколько сезонов отсутствие такой информации превращает простую проверку в поиск неизвестного изменения.
Проверяйте не только ошибку, но и нормальный канал
Если система двухсторонняя, исправный канал может дать полезную точку сравнения по питанию, реакции и последовательности сигналов. Такое сравнение проводят только между совместимыми участками схемы и не переставляют модули вслепую.
Наличие одного нормально работающего канала помогает быстрее отделить общую проблему питания от локальной неисправности.
Диагностика по движению сигнала
Нивелирование проще диагностировать, если воспринимать его как цепочку «измерение — обработка — команда — исполнительный механизм». Такой подход помогает найти участок, где теряется или искажается сигнал, и не превращать ремонт в последовательную замену исправных датчиков и блоков.
