Дорожная фреза Wirtgen или BOMAG: как подобрать трак или накладку и не ошибиться с геометрией
Опубликовано: 29.08.2026
Холодное фрезерование асфальтобетона — процесс, который испытывает технику на пределе её возможностей. Ударные нагрузки, высокая абразивность разрушаемого покрытия, вибрации и работа в условиях высоких температур — всё это достаётся не только режущему барабану и зубьям, но и ходовой части машины. Именно гусеничный движитель определяет, сможет ли фреза стабильно держать заданную глубину фрезерования или начнёт «гулять» по неровностям основания, оставляя после себя волнистый профиль.
Замена изношенных траков и башмаков кажется рутинной процедурой технического обслуживания. Однако стоит ошибиться в одном параметре — и вместо ровного полотна оператор получит неуправляемую машину, а бюджет ремонта пополнит расходами на замену ведущих звёздочек и осей. Проблема кроется не столько в качестве металла, сколько в геометрии.
Почему геометрия трака критична для фрезы
Гусеничная цепь дорожной фрезы — это не просто гусеница экскаватора, адаптированная под другие условия. Это прецизионный механизм, где отклонение в шаге цепи на десятые доли миллиметра ведёт к катастрофическим последствиям. Причина кроется в характере нагрузки: фреза не просто едет, она толкает себя вперёд за счёт вращения ротора, одновременно сопротивляясь усилиям подачи. Дополнительный материал по этой группе деталей собран здесь: https://amortizatorkatka.ru/blog/traki-i-nakladki-dorozhnyh-frez/; его удобно использовать как контрольный список перед запросом поставщику.
Если шаг цепи (расстояние между центрами шарниров соседних траков) не совпадает с шагом ведущей звёздочки, начинается процесс «протаскивания». Цепь не садится в зубья звёздочки идеально, возникает локальное сосредоточение напряжения. Результат — быстрое истирание зубьев звёздочки, разработка отверстий под оси в траках, а в худшем случае — обрыв цепи прямо в рабочем положении.
Кроме шага, не менее важны:
- Наружный диаметр втулки (пальца) — определяет посадочное место в звёздочке и плотность прилегания внутренних граней зуба.
- Ширина трака — влияет на площадь опирания и устойчивость машины против опрокидывания при работе с уклонами.
- Высота грунтозацепа (гребня) — отвечает за сцепление с основанием. Слишком высокий гребень на жестком асфальте вызывает повышенную вибрацию, слишком низкий — пробуксовку.
Различия ходовых систем Wirtgen и BOMAG
Несмотря на то что оба производителя выпускают технику одного класса, философия проектирования ходовой части у них отличается. Это значит, что взаимозаменяемость деталей крайне ограничена, даже если визуально траки кажутся похожими.
Особенности ходовой части Wirtgen
Машины Wirtgen традиционно используют трёхосные гусеничные тележки с продольно-поперечной балансирной подвеской на больших моделях и жёсткой подвеской на компактных фрезах. Цепи Wirtgen отличаются высокой жёсткостью звена и специфическим профилем зуба звёздочки, рассчитанным на передачу огромного крутящего момента при минимальном скольжении.
При подборе траков для Wirtgen критически важно учитывать модификацию машины одного и того же модельного ряда. Переход от механического привода хода к гидростатическому часто сопровождался изменением шага цепи и диаметра пальца для компенсации возросших тяговых усилий. Установка «аналога» с тем же шагом, но меньшим диаметром пальца, неизбежно приведёт к срезанию или быстрой разработке осей.
Специфика гусениц BOMAG
Конструкторы BOMAG делают упор на модульность и ремонтопригодность в полевых условиях. Гусеничные цепи BOMAG часто имеют чуть большую ширину при сопоставимом шаге, что повышает стабильность машины на рыхлых основаниях. Звёздочки BOMAG в ряде моделей имеют увеличенную толщину зуба, что требует точного соответствия ширины трака и зазора между щёками звёздочки.
Ещё одна ловушка при подборе запчастей для BOMAG — наличие машин переходных серий. Производитель периодически модернизировал ходовую часть, оставляя неизменным индекс модели. В результате по серийному номеру машины можно определить комплектацию, но при покупке неоригинальных траков по каталогу «под модель» легко получить детали от более ранней или поздней ревизии с другой геометрией посадочных мест под оси и втулки.
Траки или накладки: стратегия выбора
Гусеничная цепь фрезы состоит из внутренних и наружных звеньев (траков), соединённых пальцами и втулками. Непосредственно с грунтом или асфальтом взаимодействует башмак — накладка, которая крепится к наружному звену болтовым соединением или является с ним одним целым (литой трак).
Выбор между заменой цельного трака и установкой накладок на существующее звено зависит от степени износа цепи и экономической целесообразности.
- Накладка позволяет восстановить сцепные свойства и площадь опирания за считанные минуты в полевых условиях. Главное — соблюсти геометрию крепёжных отверстий и толщину площадки под башмак.
- Замена цельного трака требуется при критическом разработке отверстий под пальцы, увеличении шага цепи или появлении трещин на звене. Это более дорогой и трудоёмкий процесс, но при таком характере повреждений замена трака может быть необходимой; окончательное решение принимают после дефектовки ходовой части.
Типы накладок и их влияние на работу
Геометрия рабочей поверхности накладки определяет поведение фрезы на разных покрытиях:
- Гладкие (асфальтовые) башмаки — предназначены для работы по чистому асфальтобетону или цементобетону. Минимизируют повреждение нижних слоёв при тонком фрезеровании, обеспечивают плавность хода.
- Одногребневые накладки — универсальный вариант для большинства задач. Гребень обеспечивает тягу на рыхлых основаниях и уклонах, но на жёстком асфальте может стать источником вибрации.
- Многогребневые (трёхгребневые) башмаки — применяются на фрезах, работающих на грунтовых основаниях, щебне или при ремонте дорог с сильно разрушенным покрытием. Они дают максимальное сцепление, но увеличивают нагрузку на привод хода при работе по монолитному асфальту.
Практика подбора: как измерять и что проверять

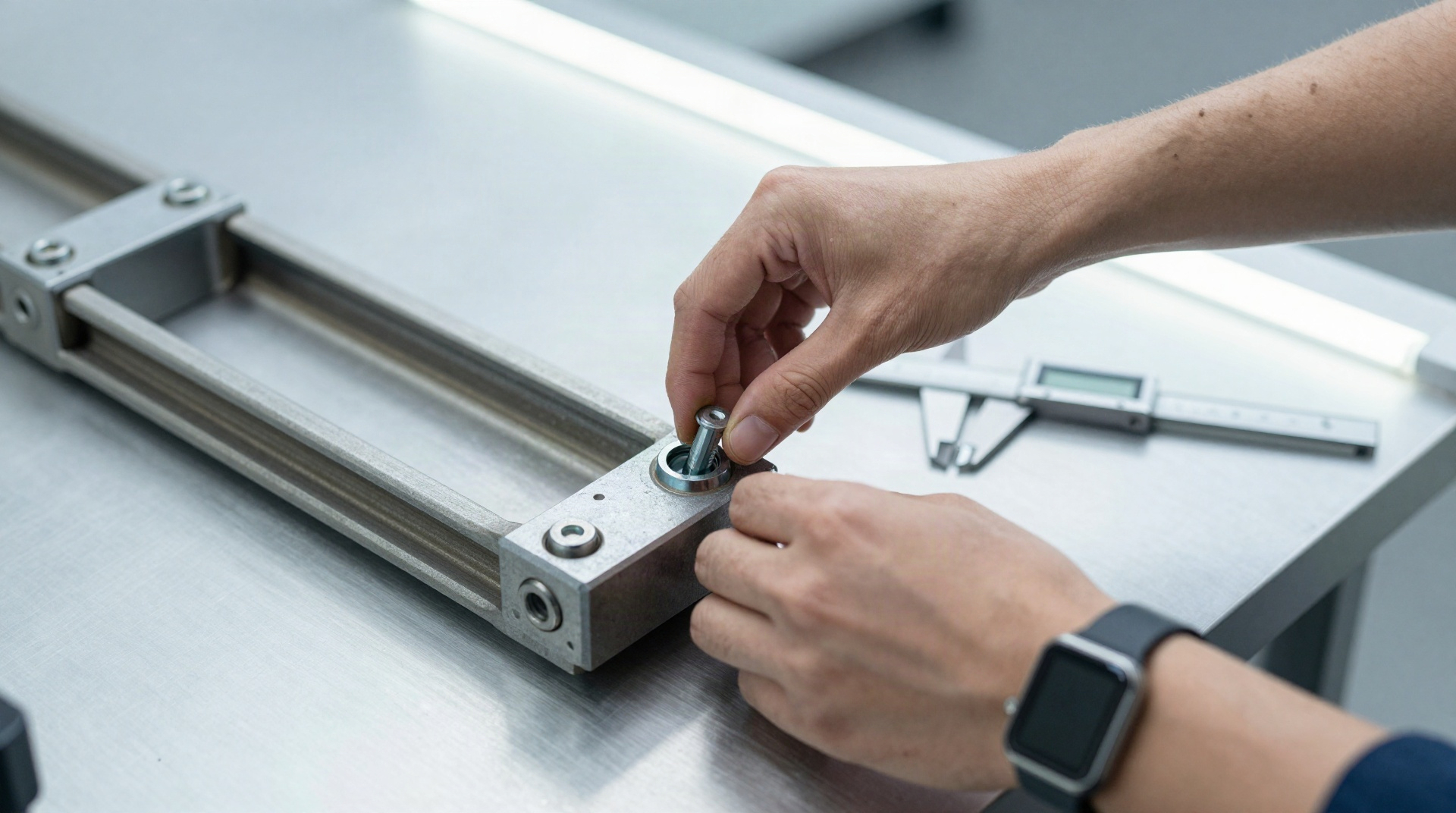

Каталожный номер — хороший ориентир, но слепо доверять ему без верификации геометрии не стоит, особенно если речь идёт о неоригинальных комплектующих. Перед оформлением заказа необходимо снять одну цепь (или хотя бы один трак) и произвести замеры штангенциркуль и рулеткой.
| Параметр | Почему важен | Как правильно измерить |
|---|---|---|
| Шаг цепи | Определяет совместимость со звёздочкой | Расстояние между центрами двух соседних втулок (наружных пальцев). Замерять нужно на ненагруженном участке цепи. |
| Диаметр втулки (пальца) | Посадка в зуб звёздочки | Наружный диаметр втулки, которая входит в зацепление с зубом. Допуск составляет сотые доли миллиметра. |
| Ширина трака по наружным граням | Зазор в звёздочке, защита от перекоса | Линейный размер звена в поперечном сечении. Трак не должен быть уже посадочного места звёздочки. |
| Межосевое расстояние крепёжных отверстий (для накладок) | Надёжность фиксации башмака | Расстояние между центрами болтовых отверстий под накладку. Отклонение вызовет срез болтов. |
| Толщина площадки под накладку | Прочность звена и высота гребня | Замер от основания (плоскости прилегания накладки) до верхней плоскости трака. |
Если шаг новой цепи хоть немного больше шага изношенной звёздочки, цепь будет «накатываться» на зубья, создавая сильный шум и рывки при движении. Если шаг меньше — цепь провиснет, увеличится нагрузка на нижние ролики, а звёздочка будет работать только вершинами зубьев, быстро стачиваясь.
Распространённые ошибки при обновлении ходовой части
Практика эксплуатации дорожных фрез полна примеров, когда попытка сэкономить на ходовой части приводила к многодневным простоям техники. Наиболее частые просчёты:
- Установка «универсальных» цепей — для тяжёлых фрез не существует универсальных решений.
- Замена только башмаков на изношенную цепь — накладки с новыми, высокими гребнями, установленные на звенья с разработанными отверстиями под пальцы, лишь ускорят разрушение шарниров. Возросшее тяговое усилие от новых гребней вырвет пальцы из разбитых посадочных мест.
- Игнорирование состояния звёздочек — новая цепь на наполовину сношенную звёздочку — это выброшенные деньги. Звёздочка должна быть заменена одновременно с цепью, иначе износ новой цепи пойдёт ускоренными темпами, подстраиваясь под изменённый профиль зуба.
- Несовпадение материала накладок — работа по абразивному асфальту требует башмаков из специальной износостойкой стали с определённой твёрдостью. Использование мягкого литейного чугуна приведёт к тому, что накладки сотрутся за пару смен, обнажив крепёжные болты, которые неизбежно срежутся о дорожное полотно.
Геометрия ходовой части дорожной фрезы — это не абстрактное инженерное понятие, а физический параметр, от которого зависит качество проделанной работы. Ровный профиль фрезерования, отсутствие волн и точное соблюдение проектных отметок невозможны, если машина «жует» гусеницами или пробуксовывает. Точный подбор траков и накладок с учётом всех размерных цепей — единственный способ гарантировать, что фреза Wirtgen или BOMAG отработает сезон без вынужденных остановок.
