Резина, которая молчит до последнего: подушки вальца Ammann 1175152 и их скрытый износ
Опубликовано: 16.07.2026
Дорожный каток на площадке — машина немногословная. Он ездит взад-вперёд, трамбует грунт или асфальт, и кажется, что единственное, что ему нужно — это дизель в баке и смазка в узлах. Но под стальной обшивкой вальца скрывается деталь, которую редко замечают до момента поломки. Речь о виброизоляционных подушках — тех самых резинометаллических блоках, что гасят ударную нагрузку между виброузлом и корпусом катка. У популярных моделей Ammann один из распространённых артикулов — 1175152. И вот что интересно: когда эта подушка выходит из строя, каток не останавливается. Он продолжает работать — просто неправильно.
Зачем вообще нужна подушка вальца
Представьте себе вибратор, закреплённый жёстко, без всякой прокладки, прямо к стенкам вальца. При включении он передаст всю энергию не грунту, а корпусу машины. Болты вырвет за несколько часов, сварные швы пойдут трещинами, а оператор получит такую встряску, что после смены будет чувствовать себя приехавшим на грузовике по просёлочной дороге.
Для сверки удобно использовать каталог ВМИГ: это снижает риск заказать похожую, но неподходящую деталь для конкретной машины.
Что представляет собой артикул 1175152

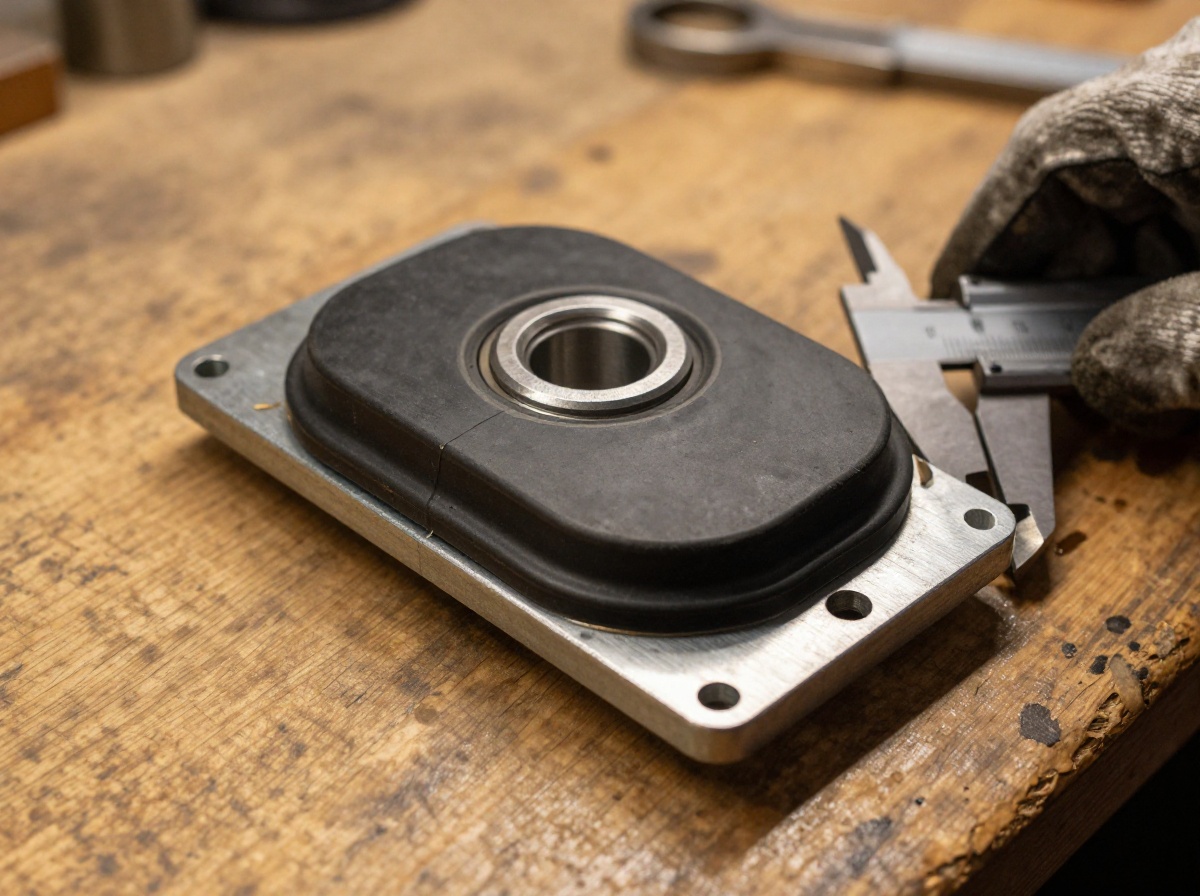

Подушка 1175152 — это резинометаллический элемент, который ставится в виброузел определённой линейки катков Ammann. Внутри — стальная втулка, снаружи — толстый слой упругой резины, а по краям металлические посадочные площадки. Конструкция простая до неприличия, но именно в этой простоте кроется уязвимость. Резина — материал живой в инженерном смысле. Она стареет, теряет эластичность, трескается и деформируется. И этот процесс не всегда виден невооружённым глазом, потому что подушка спрятана внутри вальца.
Первые звоночки: как подушка сигнализирует о проблеме
Хорошая новость в том, что износ подушки не происходит мгновенно. Плохая — операторы часто привыкают к постепенным изменениям и не замечают их.
- Изменение характера вибрации. Каток начинает «бить» неровно. Вместо ровного гула появляется дрожь, которую ощущаешь на рукоятях и площадке. Особенно заметно на высоких частотах — вибрация становится рваной, нервной.
- Стук внутри вальца при пуске и остановке. В момент, когда вибратор включается или гаснет, слышен короткий металлический удар. Это колеблющаяся масса бьёт по корпусу, потому что резина уже не держит её с нужным усилием.
- Снижение эффективности уплотнения. Грунт или асфальт трамбуется хуже, хотя режимы те же. Причина — часть вибрационной энергии уходит в раму вместо того, чтобы идти в барабан.
- Визуальные следы резиновой крошки. Иногда при осмотре днища или вокруг вальца можно заметить мелкие чёрные кусочки резины. Это не всегда признак износа подушки, но повод заглянуть внутрь.
Что происходит, если продолжить работу
Когда резина подушки разрушается существенно, начинается цепная реакция. Виброузел получает повышенный люфт, и крепёжные болты начинают ослабляться быстрее обычного. Если их не подтягивать регулярно — вырвет. Но даже если подтягивать, нагрузка на сварные швы корпуса вальца растёт. Ремонт обшивки вальца — задача серьёзная и недешёвая, в разы дороже замены пары подушек.
Отдельная история — рама катка. Она не рассчитана на постоянную вибрацию от рабочего органа. При пробое подушек энергия идёт вверх, и со временем в местах крепления вальца к раме появляются микротрещины. Их сложно заметить на ранней стадии, но они прогрессируют. В итоге каток может попасть в капитальный ремонт в середине сезона просто потому, что кому-то было жалко потратить час на диагностику.
Как проверить состояние подушек на практике

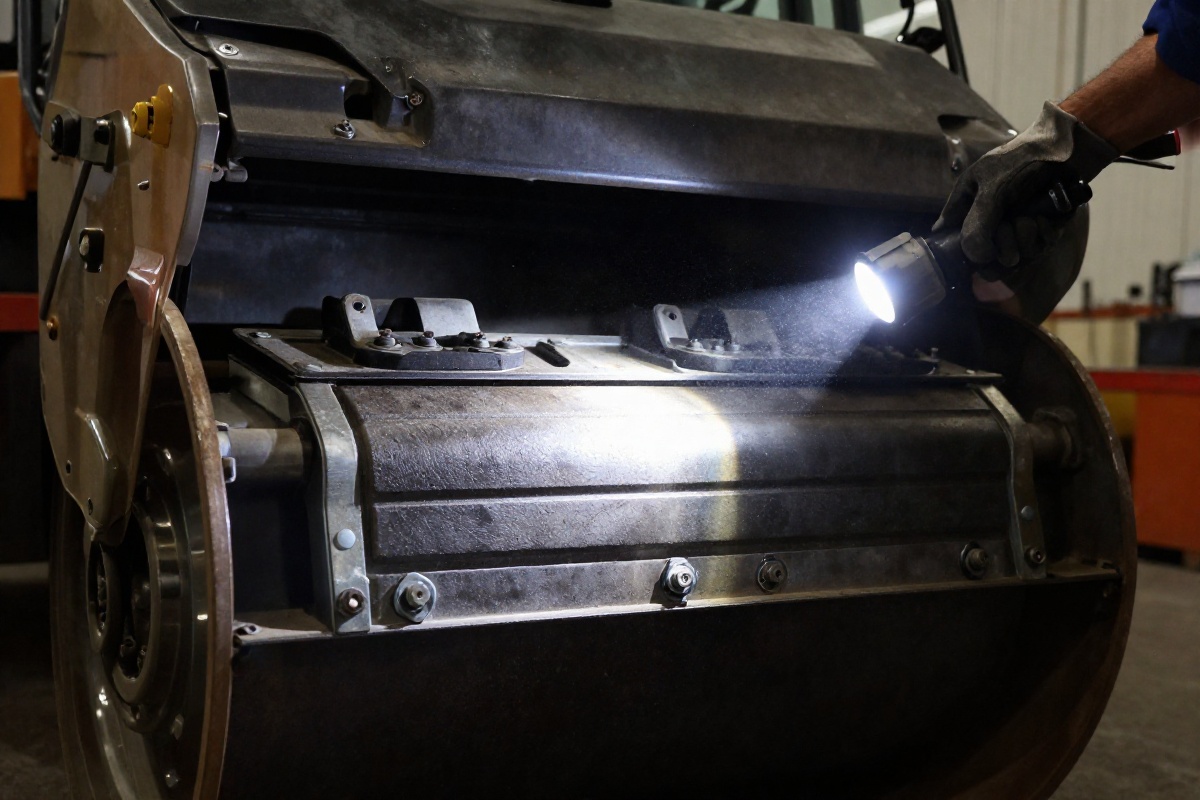

Идеальный вариант — периодически вскрывать крышки люков вальца и осматривать виброузел визуально. Здоровая подушка имеет ровную поверхность резины без глубоких трещин, без отслоений от металла и без деформации. Если резина вспучилась с одной стороны или просела — это уже не норма.
Когда нет возможности заглянуть внутрь, помогают косвенные признаки. Покачайте валец вручную (при выключенном двигателе, естественно) — не должно быть заметного люфта колеблющейся массы относительно корпуса. Запустите вибратор на холостом ходу, не на грунте, и прислушайтесь. Ровный гул — хорошо. Стук, дребезжание, неравномерность — повод остановиться и разобраться.
Несколько слов о замене
Подушки меняются парами или комплектом, даже если визуально изношена только одна. Свежая подушка жёстче старой, и если поставить их вместе, нагрузка распределится неравномерно. Новая деталь возьмёт на себя больше усилия и износится быстрее, а старая продолжит люфтить.
При установке важно соблюдать момент затяжки крепёжных болтов — недостаточная затяжка приведёт к их самоотвинчиванию от вибрации, а перетянутые болты могут деформировать посадочное место. Резина подушки при затяжке должна сжаться до заданного размера, а не быть передавлена до полного сплющивания.
Температурный фактор
Резина чувствительна к температуре. В холодную погоду она дубеет, и каток на прогреве может казаться более жёстким, чем обычно — это не признак поломки. Но если после 20–30 минут работы характер вибрации не выравнивается, проблема скорее всего в подушках. В жару резина, наоборот, становится мягче, и изношенная подушка может проявлять себя сильнее — люфт увеличивается.
Вместо вывода
Подушка вальца — деталь безжалостно рабочая. Она не светится лампочкой на панели, не выдаёт ошибку на дисплей и не пищит при неисправности. Она просто молча принимает удар за ударом, пока не рассыплется. Заметить проблему на ранней стадии можно только если обращать внимание на то, как каток ведёт себя под руками. Изменился гул — проверь. Появился стук — остановись. Это не паранойя, а экономия времени и денег в самом прямом смысле.
